МИКРОПРОЦЕССОРНАЯ ТЕХНИКА
Измеритель-Регулятор микропроцессорный РУДИ-602

Измеритель - регулятор типа РУДИ-602 совместно с входными термопреобразователями (датчиками) и исполнительными механизмами предназначен для контроля и регулирования температуры и влажности воздуха в системах отопления и горячего водоснабжения.

Управление исполнительными механизмами может осуществляться по ПИД закону регулирования (пропорционально-интегрально дифференциальному закону).

Одновременно прибор может осуществлять измерение параметров нескольких разнородных объектов и осуществлять управление и регулирование их работы. Для эффективного осуществления указанных функций прибор оснащен соответствующим программным обеспечением.

Прибор является сетевым устройством. В стандартном варианте в локальную сеть может быть включено до 128 приборов. В комплекте с адаптером ИРПС и программным обеспечением, установленном на ПК, либо пультом управления может осуществляться передача информации о значениях контролируемых температур.

Характеристика	Значение
Напряжение питания	220В 50Гц -30..+15%
Потребляемая мощность	не более 6ВА
Диапазон контроля температур	не менее -55°C..+150°С
Разрешающая способность	0,2°С
Предел допускаемой основной приведенной погрешности измерения температуры (без учета погрешности датчиков)	+-0,5%
Тип датчиков контроля температур	10мв/°C, унифицированный
Количество каналов контроля температур	8
Количество дискретных входов	2
Количество сквозных каналов измерения-управления	4
Время одного цикла опроса датчиков	не более 1 с
Максимальный коммутируемый ток	8А при напряжении 60В
Окружающая температура воздуха	+5°С ... +50°С
Масса прибора	не более 3,0 кг

Примечание: Модификации РУДИ-602М2, РУДИ-602М3 имеет удвоенное и утроенное количество каналов измерения-управления соответственно.

КЛАПАНЫ

В качестве исполнительных механизмов в гидравлической системе отопления применяются стандартные клапаны, оснащенные электроприводом.

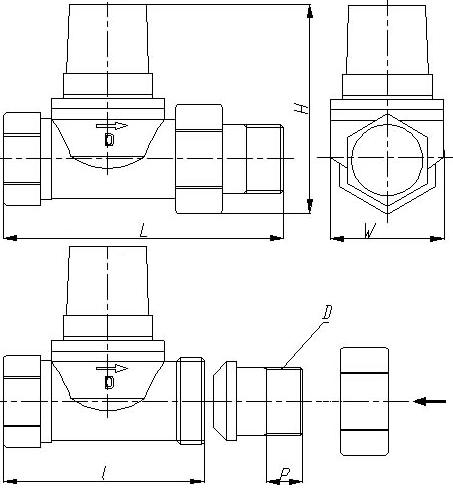

Наименование	D	L	H	l	W	P
КРП-15	1/2'	106	78	75	43	15
КРП-20	3/4'	106	79	76	43	15
КРП-25	1'	126	86	90	48	18

ПРИВОДЫ

Привод предназначен для приведения в действие различных исполнительных механизмов.

Он преобразует подводимую к нему электрическую энергию в энергию механического возвратно-поступательного перемещения.

В отличии от обычных приводов электромеханического типа он более надежен, сконструирован как необслуживаемый, не имеет вращательных частей, не требует периодической смазки,в нормальном состоянии полностью открыт.

Наименование параметра, единица измерения	Значение
	L202	L103
Напряжение питания, В	24 - 36	24 - 42
Потребляемая мощность, не более, Вт	6
Ток при включении, не более, А	2,0	2,5
Максимальная рабочая температура, °C	50
Минимальная рабочая температура, °C	0
Усиление на штоке, не менее, кгс (Н)	35 (343)
Рабочий ход, не менее, мм.	4
Время срабатывания, не более, с	150	180
Время отпускания, не более, с	90	240
Присоединение к исполнительному механизму	Гайка М32х1,5
Габаритные размеры, не более, мм	Ф60х120
Масса, не более, кг	0,4	0,3

ДАТЧИКИ

Датчики температуры предназначены для измерения температуры теплоносителя. Устанавливаются на трубопроводах, в помещениях, передают информацию о температуре и влажности на теплорегулятор РУДИ. Дополнительно могут устанавливаться датчики давления и уровня для регулирования по этим параметрам.

Состав арматуры: ..01.. Чувствительный элемент залит компаундом с выводом контактов проводами. ..03.. Чувствительный элемент в защитной пленке с выводом контактов под винт.

Примечание: Возможно использование в качестве чувствительных элементов цифровых датчиков серии DS...

ПЕРЕНОСНОЙ ПУЛЬТ УПРАВЛЕНИЯ

Используется для задания режимов работы при отсутствии компьютера.

АДАПТЕР ИРПС

Устройство коммуникации между теплорегулятором РУДИ и компьютером (комплектное оборудование).
