В помощь проектировщикам


                              Предоставляем образцы проектных решений ( по запросу)

Лайф Новосибирск. В помощь проектировщикам.pdf(220Кбайт)
Автоматизация бойлера ГВС.pdf(104Кбайт)
Автоматизация контура отопления.pdf(111Кбайт)
Автоматизация систем приточной вентиляции.pdf(128Кбайт)

ТАБЛИЦА ПОДБОРА РЕГУЛИРУЮЩЕГО ОБОРУДОВАНИЯ на примере оборудования для бойлера ГВС.

Расход теплофикационной воды (при потере сетевого давления <=3 м.в.ст.), не более куб.м/час Расход нагреваемой воды (для бойлера), не более куб.м/час Регулирующий орган Kvs куб.м/час Состав комплекта Количество, шт. Примечание
3,9 2,6 7,4 Клапан 1
Привод 1
РУДИ-602 M1* 1 Обслуживает до 4-х устройств
7,8 5,2 14,8 Клапан 2
Привод 2
РУДИ-602 M1* 1 Обслуживает до 4-х устройств
11,7 7,8 22,2 Клапан 3
Привод 3
РУДИ-602 M1* 1 Обслуживает до 4-х устройств
15,6 10,4 29,6 Клапан 4
Привод 4
РУДИ-602 M1* 1 Обслуживает до 4-х устройств
*Возможно применение модификаций, обслуживающих при необходимости до 12-ти устройств.

При установке клапанов рекомендуется в необходимых случаях применять сетчатые фильтры соответствующего диаметра и установить запорную арматуру, а также шунтирующий участок.
Например:

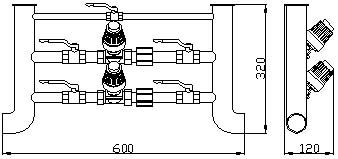

При расходах превышающих расход одного клапана рекомендуется ставить набор клапанов установленных в параллель.
Например:

                           Бесплатные консультации предоставим при обращении т. 8-923-173-90-91
