Измеритель - Регулятор Микропроцессорный РУДИ-602Мх
Схема подключения внешних соединений (датчиков температуры, приводов клапанов).

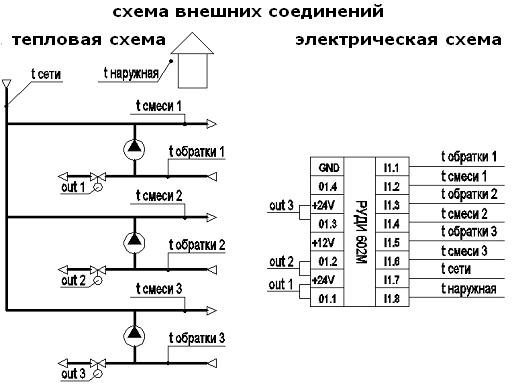

Алгоритм регулирования - тепловая ветвь.

Контроллер РУДИ602М1 одновременно может осуществлять регулирование трех тепловых ветвей. (РУДИ602М2-6ти, РУДИ602М3-9ти)

рис.1

*Установка насоса в перемычке, либо на подающем или обратном трубопроводах, а также установка клапана на подающем или обратном трубопроводах, не влияет на положение датчиков в схеме внешних соединений.

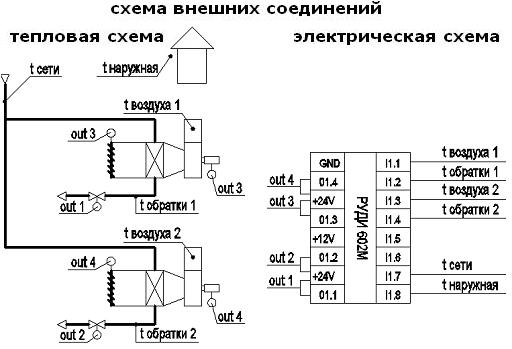

Алгоритм регулирования - приточная тепловая система.

Контроллер РУДИ602М1 одновременно может осуществлять регулирование двух приточных камер. (РУДИ602М2-4ти, РУДИ602М3-6ти)

рис.2

К выходам out3 и out4 подключаются реле которые управляют включением и выключением электродвигателей, и открытием и закрытием жалюзей. Алгоритм регулирования включает в себя прогрев калорифера при включении приточной камеры, с последующим запуском электродвигателя; защиту калорифера от замораживания. Тумблеры включения приточек находятся на самом контроллере. При использовании привода L204 уменьшенным временем срабатывания, третий контакт привода подключается к выходу +12V

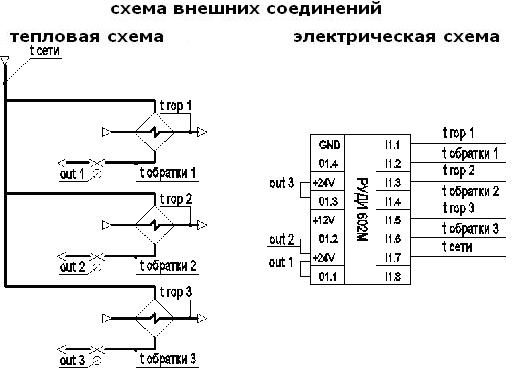

Алгоритм регулирования - бойлер.

Контроллер РУДИ602М1 одновременно может осуществлять регулирование трех бойлеров. (РУДИ602М2-6ти, РУДИ602М3-9ти)

рис.3

При использовании привода L204 уменьшенным временем срабатывания, третий контакт привода подключается к выходу +12V

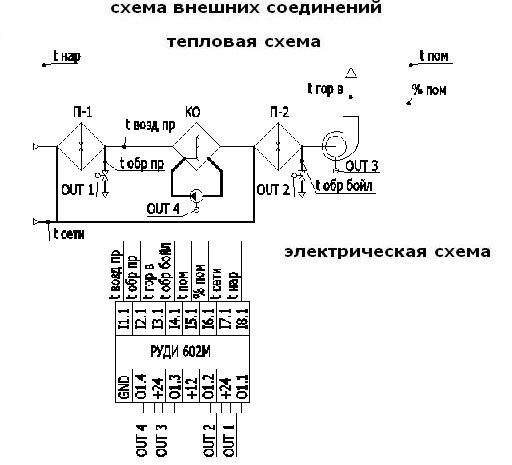

Алгоритм регулирования - кондиционер.

Контроллер РУДИ602М1 одновременно может осуществлять регулирование одного кондиционера. (РУДИ602М2-2х, РУДИ602М3-3х)

рис.4

К выходу out3 подключается реле которое управляют включением и выключением насоса камеры орошения. К выходу out4 подключаются реле которые управляют включением и выключением электродвигателя вентилятора и открытием и закрытием жалюзей.

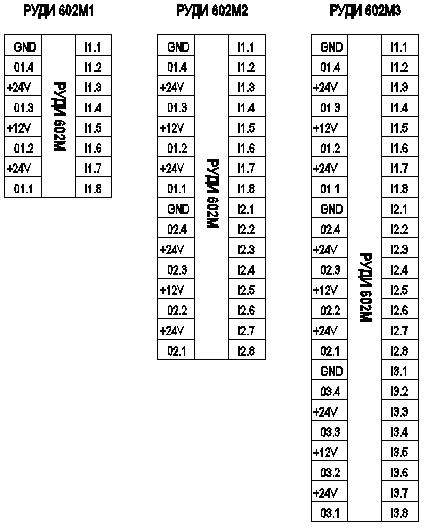

Приложение 1

Контроллер РУДИ 602Мх является набором из:
- 1-го стандартного прибора РУДИ602М: - РУДИ602М1
- 2-х стандартных приборов РУДИ602М: - РУДИ602М2
- 3-х стандартных приборов РУДИ602М: - РУДИ602М3
Объединённых в едином корпусе.

рис.5

Приложение 2

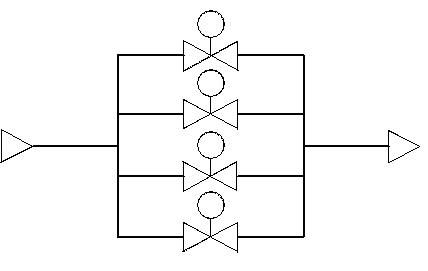

Количество приводов подключенных одновременно к одному выходу может быть до 4, т.е. клапаны могут быть установлены параллельно, см. рисунок 6.

рис.6

Используемые клапана и их характеристики.

Название клапана		Dу	tmax	Kvs
Danfoss	RTD-G	15	120	2.4
-	-	20	120	4.7
-	-	25	120	7.4
-	VM2	25	150	6.3
-	-	32	150	10
-	-	40	150	16
-	-	50	150	25
-	VB2	32	150	16
-	-	40	150	25
-	-	50	150	40

RTD-G- клапан с наружной и внутренней резьбой
VM2- клапан с наружной резьбой
VB2- клапан с фланцами
